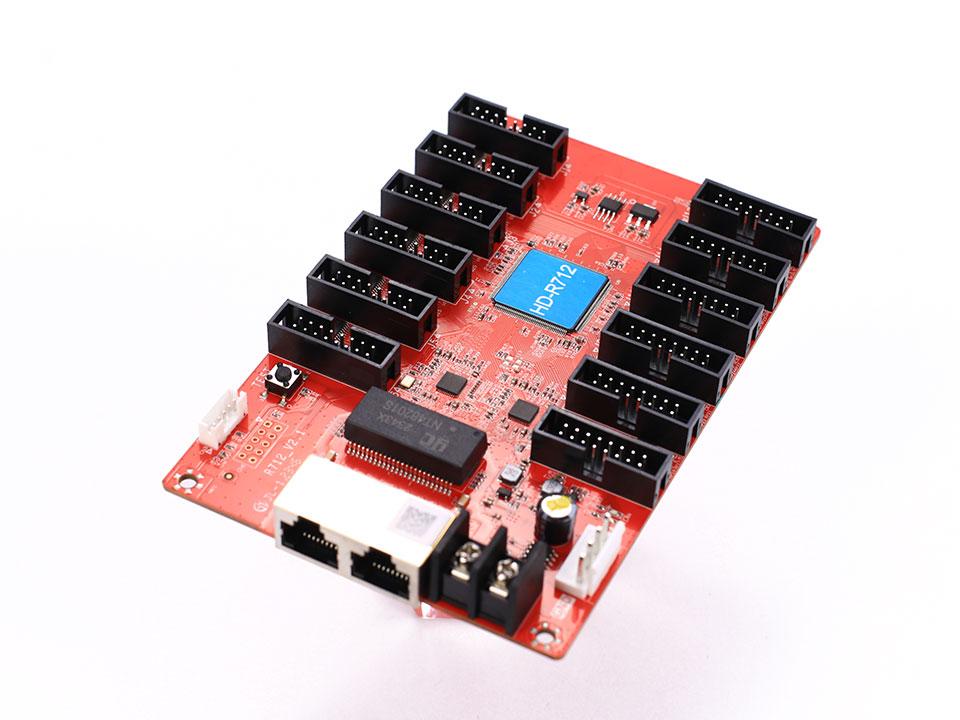

МОДУЛЬ УПРАВЛЕНИЯ HD-R712S (приемная карта) HUB 75-12 65,536 pixels (128*512), уличные модули 256, интерьерные 128

Описание

МОДУЛЬ УПРАВЛЕНИЯ HD-R712S (приемная карта) HUB 75-12 65,536 pixels (128*512), уличные модули 256, интерьерные 128

Контроллер HD-R712 подходит для всех светодиодных полноцветных модулей для улицы и для помещений, информация загружается через LAN-вход, простая программа управления HDPlayer.

Установка и настройка:
1.Контроллер устанавливается в светодиодный экран, led кабинет, чаще всего на светодиодный модуль и места предназначенные для крепления контроллера.
2.Подаем питание на контроллер HD-R712 от блока питания, + красный клемма (+5), — черный клемма (GND).
3.Далее подключаем к контроллеру шлейф идущий от верхнего первого светодиодного модуля к дорожке №1 (верх-верх, низ-низ) и т.д. в зависимости от высоты светодиодного экрана.
4.Устанавливаем программу на компьютер HDPlayer (раздел загрузки), создаем контент.
5.Далее загружаем в экран через LAN-кабель. USB-OK-FINISH-LAN port.

Максимальное количество пикселей:                                        65 536
Разрешение:                                                                                             128*512
Максимальная ширина для уличных модулей:                     256
Максимальная ширина для интерьерных модулей:           128
Интерфейс ввода:                                                                                  Ethernet
Интерфейс вывода:                                                                               HUB 75Е 8 рядов
